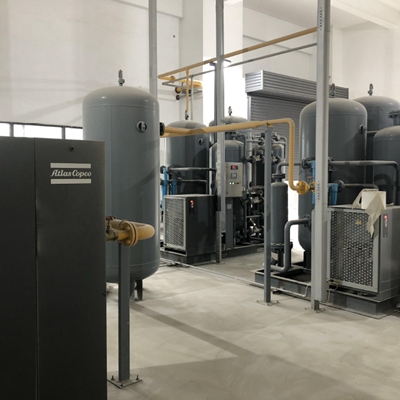

空压机装置中的压缩机把流入的空气进行压缩后,除尘除油除水装置除去大部分的尘、油、水，然后进入空气缓冲罐（空压机与缓冲罐之间有一个DN80闸阀便于管线气体的开关，DN80止回阀指向缓冲罐单向导通便于压缩空气的收集);
空气缓冲罐的作用是减缓压缩空气冲击力平缓压力波动值;使压缩空气平稳地通过压缩空气净化组件，以便充分除去油水杂质，减轻后续PSA氧氮分离装置的负荷。
通过DN100变 DN80的变径将压缩空气输送到膜制氮机中的冷冻式干燥机。
膜制氨机中的冷冻式干燥机的作用是除水、精过滤器除油、除尘,并由在紧随其后的超精过滤器进行深度净化;通过冷冻式干燥机进入膜制氮机中的活性炭过滤器。
活性炭过滤器的原理是装有专用碳分子筛的吸附塔共有A、B两只。当洁净的压缩空气进入A塔入口端经碳分子筛向出口端流动时，02、CO2和 H20被其吸附，制氮机产品氮气由吸附塔出口端流出。经一段时间后，A塔内的碳分子筛吸附饱和。这时，A塔自动停止吸附，压缩空气流入B塔进行吸氧产氮，对并A塔分子筛进行再生。分子筛的再生是通过将吸附塔迅速下降至常压脱除已吸附的02、CO2和 H20来实现的。两塔交替进行吸附和再生，完成氧氮分离，连续输出氮气。
通过制氮机最后进入氮气储罐,通过缓冲罐为用户提供氮气。
