制氮机系统包括空压机系统、压缩空气净化系统、PSA吸附制氮系统和氮气缓冲过滤系统。空气经过压缩、净化和分离，最终产出纯度≥99.9%的氮气。
制氮机系统由空压机系统、压缩空气净化系统、PSA吸附制氮系统、氮气缓冲过滤系统 四部分组成。
① 空压系统
原料空气经过空气压缩机，压缩至0.8MPa到空气储气罐为PSA制氮系统提供动力气源。
② 压缩空气净化系统
压缩空气进入干燥机之后进入除尘过滤器后,含尘量≤0.1μm，再经活性炭过滤器除去微量油份，使残含油量≤0.001ppm。
③ 空气缓冲罐、氧氮分离系统：

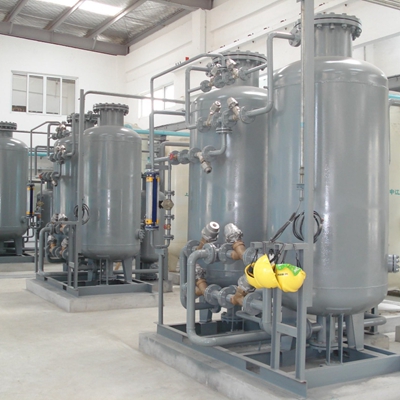

经净化处理后的压缩空气进入空气缓冲罐,后进入由二个填装吸附剂的变压吸附分离系统，即制氮机主机KSZD-200D。洁净的压缩空气由吸附塔底端进入，气流经空气扩散器扩散以后，均匀进入吸附塔，进行氧氮吸附分离，然后从出口端流出氮气。作为产品从上端出口再进入氮气缓冲罐、调压阀、流量计输出，废气在消音器端排出.这一产氮过程，之后经均压和减压（至常压），脱除所吸附的杂质组分（主要为氧气），完成吸附剂的再生。二个吸附塔交替循环操作，连续送入原料空气，连续产出氮气。
④ 氮气缓冲过滤系统：
从制氮机组出来的氮气最后经氮气缓冲罐、粉尘精滤器进行缓冲后，确保产出纯度≥99.9%、压力0.1-0.6MPa、流量200Nm3/h、露点≤-40℃等参数稳定的合格氮气。
